Jaký je princip fungování planetárního kulového mlýna?

Planetární kulový mlýn je výkonný nástroj používaný tam, kde je třeba materiály rozemlít, smíchat nebo rozmělnit na velmi jemné částice, zejména v laboratorním a výzkumném prostředí. Na rozdíl od běžných mlýnů využívá unikátní pohyb, kdy se mlecí nádoby otáčejí kolem své vlastní osy a zároveň se otáčejí kolem centrální osy. Uvnitř těchto nádob jsou kuličky a zpracovávaný materiál a jak se vše otáčí, kuličky se srážejí velkou silou. Tyto opakované nárazy rychle rozruší materiál na extrémně malé a jednotné částice.

Jak je generován planetární pohyb během provozu

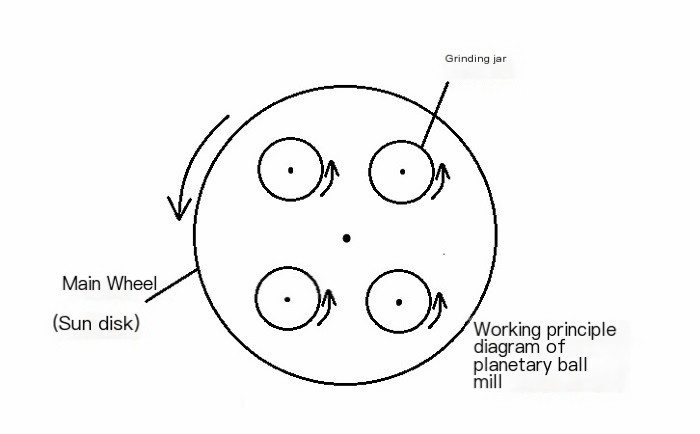

Klíčem k účinnosti planetárního kulového mlýna je jeho jedinečný pohyb. Nádoby, které drží materiál, se pohybují jako malé planety obíhající kolem Slunce, a proto se mlýn nazývá „planetární“. Každá nádoba je umístěna na rotujícím disku a zatímco disk se otáčí jedním směrem, nádoby se otáčejí opačným směrem kolem svých vlastních os. Tato kombinace rotace a revoluce vytváří složitý pohybový vzorec, který dává mlýnu jeho mlecí sílu. Uvnitř nádob se kuličky nejen otáčejí – srážejí se, kloužou a někdy odrážejí, čímž přenášejí energii na materiál a rozkládají ho na extrémně jemné částice. Rychlost otáčení a velikost kuliček lze upravit v závislosti na materiálu: tvrdší látky, jako jsou kovy, vyžadují větší kuličky a vyšší rychlosti, zatímco měkčí prášky nebo chemikálie potřebují menší kuličky a jemnější pohyb. Tento planetární pohyb také rovnoměrně rozkládá energii, takže materiál je melen konzistentně ze všech úhlů, což činí mlýn ideálním pro experimenty nebo testy, které vyžadují jednotnou velikost částic. Při sledování v akci se nádoby otáčejí a kuličky neustále melou prášek a rychle vytvářejí jemnou směs. Pochopení tohoto pohybu pomáhá uživatelům optimalizovat mlýn, upravovat nastavení pro efektivitu, rovnoměrné výsledky a minimální opotřebení zařízení.

Jaké síly působí na materiál během frézování

Během mletí v planetárním kulovém mlýně je materiál uvnitř nádob vystaven současně několika silám, které spolupracují a rozmělňují jej na jemné částice. První je náraz: když se kuličky srážejí mezi sebou a se stěnami nádoby, narážejí do materiálu s velkou energií a drtí ho na menší kousky, téměř jako malá kladiva udeří z různých úhlů. Svou roli hraje i smyková síla. Když se kuličky posouvají nebo kutálejí po materiálu, vytvářejí řezné nebo škrábací působení, které rozrušuje vláknité nebo vrstevnaté látky, podobně jako když se arašídové máslo roztírá nožem. Dalším faktorem je tření; když se kuličky třou o sebe a o stěny nádoby, generují teplo a pomalu drtí částice, čímž vyhlazují hrany a rovnoměrně mísí materiály. Intenzita těchto sil závisí na rychlosti otáčení, počtu a velikosti kuliček a na množství materiálu v nádobě. Příliš málo kuliček nebo pomalá rotace snižuje náraz, zatímco příliš mnoho kuliček nebo nadměrná rychlost může materiál přetížit nebo zvýšit opotřebení nádob. Pochopení toho, jak vzájemně působí náraz, smyk a tření, umožňuje uživatelům upravit podmínky mletí, zvolit správnou rychlost, velikost kuličky a dobu trvání, aby se efektivně dosáhlo požadované velikosti částic bez poškození zařízení nebo vzorku.

Jak náraz a smyk přispívají ke zmenšení velikosti částic

V planetárním kulovém mlýně se velikost částic zmenšuje hlavně kombinovaným působením nárazových a smykových sil, které se vzájemně doplňují. K nárazu dochází, když se kuličky srazí s práškem a navzájem, čímž vznikají údery s vysokou energií, které rychle rozdrtí větší částice na menší kousky, téměř jako nespočet drobných kladiv udeřících ze všech směrů. To je obzvláště účinné u tvrdých nebo křehkých materiálů, jako jsou kovy a keramika, kde vyšší rychlosti rázů a těžší kuličky generují silnější nárazy a jemnější částice. Smykové síly fungují jinak a dochází k nim, když kuličky kloužou nebo se třou o materiál a působí bočními nebo škrábacími silami. Tato akce je ideální pro měkčí nebo vrstevnaté látky, jako jsou polymery, chemikálie nebo určité minerály, protože pomáhá odlupovat částice podél slabých rovin a podporuje rovnoměrnější velikost a tvar. Smykové síly také pomáhají rovnoměrně mísit prášky, což je důležité pro laboratorní experimenty nebo konzistentní kvalitu produktů. Všestrannost planetárního kulového mlýna vychází ze způsobu, jakým se tyto síly vzájemně doplňují: nárazové síly rychle zmenšují největší částice, zatímco smykové síly vyhlazují a leští ty jemnější. Operátoři mohou upravit rovnováhu mezi těmito dvěma parametry změnou rychlosti otáčení mletého kroužku, velikosti kuliček, množství nebo typu mletého kroužku – vyšší rychlosti zdůrazňují náraz, nižší rychlosti s menšími kuličkami zdůrazňují smykové síly. Pochopení a ovládání této rovnováhy zajišťuje efektivní mletí, jednotnou velikost částic a minimální poškození materiálů, ať už se jedná o laboratorní výzkum nebo malovýrobu.

Jak rychlost otáčení ovlivňuje chování při broušení

V planetárním kulovém mlýně je rychlost otáčení jedním z nejdůležitějších faktorů určujících, jak efektivně jsou materiály mlety. V podstatě řídí energii, kterou kuličky nesou, když narážejí na prášek nebo se po něm kloužou. Rychlejší otáčení způsobuje, že se kuličky pohybují rychleji, což vede k silnějším nárazům, které mohou rychleji rozbít tvrdé materiály a za kratší dobu poskytnout velmi jemné částice. Vyšší rychlost však není vždy lepší. Pokud se kuličky otáčejí příliš rychle, odstředivá síla může kuličky tlačit proti stěnám kuličky, což jim brání v pádu a nárazu do materiálu. To snižuje účinnost mletí, protože ke srážkám – hlavnímu způsobu, jakým se částice lámou – nedochází tak, jak je zamýšleno. Naopak, pokud je rychlost příliš nízká, energie z nárazů je nedostatečná a materiál se nebude efektivně melet. Rychlost otáčení také ovlivňuje smykové síly: při středních rychlostech kuličky kloužou a kutálejí se po prášku, čímž vzniká tření, které vyhlazuje a rovnoměrně mísí částice. To je ideální pro měkčí materiály nebo když je potřeba jednotná velikost částic. Například pomalejší rychlosti s menšími kuličkami fungují dobře pro laboratorní chemikálie, zabraňují přehřátí a poskytují lepší kontrolu, zatímco vyšší rychlosti jsou vhodné pro kovy nebo keramiku, které vyžadují nárazy s vysokou energií. Nalezení správné rychlosti zahrnuje vyvážení typu materiálu, tvrdosti, velikosti kuliček a náplně nádoby. Začít se středními rychlostmi a upravovat je po pozorování pomáhá zabránit nedostatečnému nebo nadměrnému mletí, zajišťuje konzistentní velikost částic a chrání jak mlýn, tak materiál.

Co omezuje pracovní účinnost planetárních kulových mlýnů

Přestože jsou planetové kulové mlýny velmi účinné, může jejich účinnost omezit několik faktorů a pochopení těchto faktorů vám pomůže dosáhnout nejlepších výsledků bez ztráty času nebo zbytečného opotřebení. Jedním z hlavních faktorů je plnění nádob. Pokud jsou nádoby příliš plné, kuličky nemají dostatek prostoru pro volný pohyb, což snižuje kolize a energii přenášenou do materiálu. Pokud jsou nádoby příliš prázdné, kuličky narážejí na materiál méně často, což zpomaluje proces. Nejlepší rovnováhu obvykle poskytuje naplnění nádoby materiálem i kuličkami asi do jedné třetiny až poloviny. Velikost a počet kuliček také záleží. Použití pouze velkých kuliček může způsobit, že některé částice budou příliš velké, zatímco příliš mnoho malých kuliček snižuje energii nárazu. Často nejlépe funguje kombinace velikostí, která kombinuje silné nárazy s efektivním smykem a třením. Dalším kritickým faktorem je rychlost otáčení: příliš vysoká rychlost a kuličky se přilepí ke stěnám nádoby, příliš nízká rychlost a energie nárazu klesají, což zpomaluje mletí. Účinnost ovlivňuje také typ materiálu, protože velmi tvrdé nebo lepkavé prášky vyžadují více času nebo specializované kuličky. Problémem může být také akumulace tepla; nadměrné teplo může změnit materiál nebo poškodit nádobu, proto pomáhá mletí v intervalech nebo chlazení. Pečlivým řízením plnění nádob, výběru kuliček, rychlosti otáčení a chování materiálu můžete udržet vysokou účinnost, dosáhnout jemných a rovnoměrných prášků a chránit jak mlýn, tak i materiál.
