Plně směrový planetární kulový mlýn QXQM 8L
Aplikace
Vysoce výkonný plně směrový planetární kulový mlýn se široce používá v geologii, minerálech, metalurgii, elektronice, stavebních materiálech, keramice, chemickém průmyslu, lehkém průmyslu, medicíně, ochraně životního prostředí a dalších odvětvích. Je vhodný pro mnoho výrobních oblastí, jako je elektronická keramika, strukturální keramika, magnetické materiály, oxid lithný kobalt, manganan lithný, katalyzátory, fosfor, fosfor s dlouhým dosvitem, lešticí prášek na bázi kovů vzácných zemin, elektronické sklo atd. Výroba prášků, palivových článků, varistorů na bázi oxidu zinečnatého, piezoelektrické keramiky, nanomateriálů, keramických destiček s kapacitou, MLCC, termistorů (PTC, NTC), varistorů ZnO, dielektrické keramiky, keramiky na bázi oxidu hlinitého, keramiky na bázi zirkonie, fosforového prášku, práškového oxidu zinečnatého, práškového oxidu kobaltnatého, feritu Ni-Zn, feritu Mn-Zn atd.
Video
Přehled

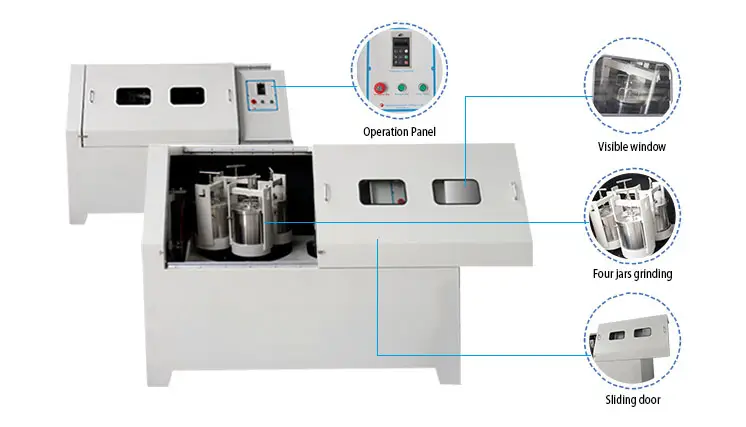

Na základě vertikálního planetárního kulového mlýna přidává všesměrový planetární kulový mlýn funkci planetárního otáčení disku. Planetární disk a mlecí nádoby se sice pohybují planetárně, ale zároveň se mohou otáčet o 360 stupňů ve stereo prostoru, čímž se dosahuje vícesměrného a vícerozměrného pohybu mlecích nádob a zlepšuje se stupeň neuspořádaného pohybu koulí a materiálů. Veškerý materiál se mele uvnitř mlecích nádob bez mrtvého úhlu, což zajišťuje rovnoměrnější a jemnější mlecí materiály. Tento typ kulového mlýna řeší běžné problémy, jako je klesání ke dnu nádoby a přilepování ke stěnám nádoby. Vysoce výkonný plně směrový planetární kulový mlýn je určen pro velkosériovou výrobu s posuvnými dveřmi, založen na laboratorním typu plně směrového planetárního kulového mlýna. Tento typ stroje lze kombinovat s podpůrnými zvedacími a podávacími zařízeními, která jsou integrována do konstrukce. Podávací zařízení zahrnuje technologii vibračního třídění a vyprazdňování pro jednoduchý a pohodlný provoz. Umožňuje snadné a rychlé zvedání, vyprazdňování a nakládání mlecích nádob, snižuje pracnost a zvyšuje efektivitu výroby.
Pracovní princip
Planetární kulový mlýn řady QXQM má na jednom disku instalované čtyři mlecí nádrže pro koule. Když se otočný disk otáčí, mlecí nádoby se otáčejí kolem své vlastní osy a otáčejí se o 360 stupňů. Koule v nádržích melou a míchají vzorky vysokou rychlostí. Produkt dokáže drtit a míchat různé produkty z různých materiálů a granularity suchou nebo mokrou metodou. Minimální granularita mletých vzorků může být až 0.1 mikrometru. Je široce používán v oblastech geologie, hornictví, metalurgie, elektroniky, stavebních materiálů, keramiky, chemického inženýrství, lehkého průmyslu, medicíny, ochrany životního prostředí atd. Planetární kulový mlýn řady QXQM má na jednom disku instalované čtyři mlecí nádrže pro koule. Když se otočný disk otáčí, mlecí nádoby se otáčejí kolem své vlastní osy a otáčejí se o 360 stupňů. Koule v nádržích melou a míchají vzorky vysokou rychlostí. Produkt dokáže drtit a míchat různé produkty z různých materiálů a granularity suchou nebo mokrou metodou. Minimální granularita mletých vzorků může být až 0.1 mikrometru. Je široce používán v oblastech geologie, hornictví, metalurgie, elektroniky, stavebních materiálů, keramiky, chemického inženýrství, lehkého průmyslu, medicíny, ochrany životního prostředí atd.
Funkce/Výhoda
1. Stabilní rychlost otáčení převodovky zajišťuje konzistenci a opakovatelnost experimentu.
2. Stroj využívá princip planetárního pohybu, který se vyznačuje vysokou rychlostí, velkou energií, vysokou účinností a malou granularitou.
3. Lze vyrobit čtyři vzorky prášku různých velikostí a z různých materiálů najednou.
4. Stroj je řízen frekvenčním měničem, ideální rychlost otáčení si můžete zvolit podle očekávaného experimentálního výsledku. Měnič je vybaven ochranou proti podpětí a nadproudu pro ochranu motoru.
5. Planetární kulový mlýn má funkce časování vypnutí, automatického časování otáčení vpřed a vzad. Můžete si libovolně zvolit libovolný provozní režim - jednosměrný směr, střídání, postupnost a nastavení času - dle experimentálních potřeb, aby se zvýšila účinnost mletí.
6. Technické vlastnosti kulového mlýna Tencan: Nízké těžiště, stabilní výkon, kompaktní konstrukce, snadná obsluha, spolehlivá bezpečnost, nižší hluk, malé ztráty.
7. Na stroji je nainstalován bezpečnostní spínač, který zabraňuje nehodě v případě otevření bezpečnostního krytu za chodu stroje.

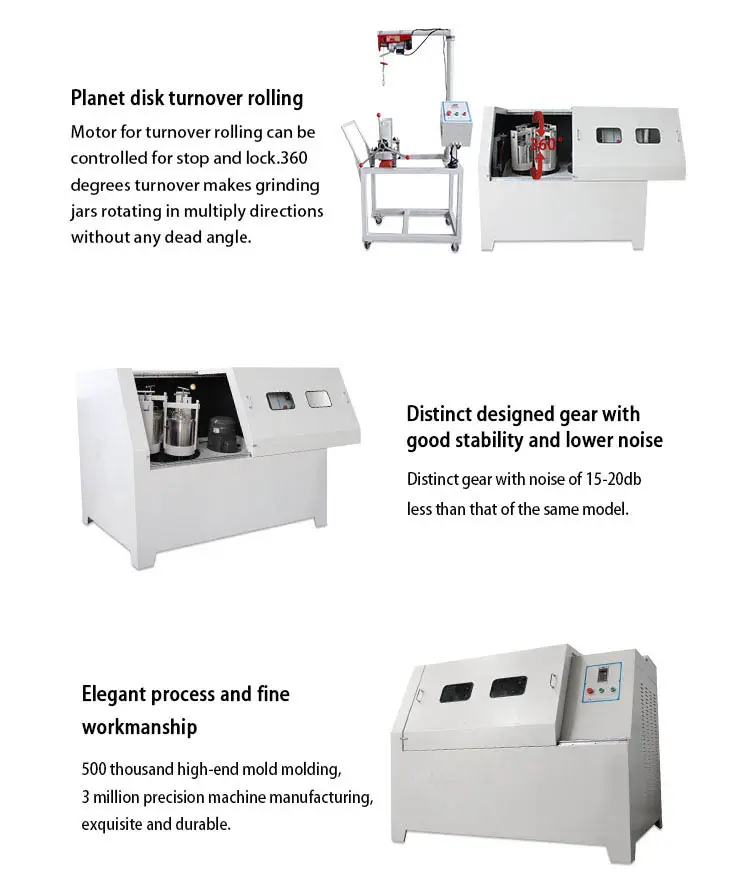

Profesionální a atraktivní design a průmyslové modelování pláště kulového mlýna s technologií štíhlé výroby činí stroj vynikajícím a jemným. Pro výrobu obráběných dílů je použita technologie CNC obrábění a pro převodová kola jsou vybrána přesná ozubená kola ze speciálních materiálů, aby byl zajištěn plynulý, bezpečný a tichý provoz kulového mlýna při vysokých rychlostech. Motor s převrácením má funkci blokování brzdou, která dokáže zastavit převrácení v jakémkoli úhlu, je bezpečný a spolehlivý. Kulový mlýn se snadno ovládá díky dotykové obrazovce mikropočítače a jeho rozhraní je jednoduché a intuitivní. Tento typ kulového mlýna umožňuje střídavé řízení otáčení vpřed a vzad a má funkce časování a paměti pro vypnutí.
List
Tabulka 3 Technické parametry pro vysoce výkonný plně směrový planetární kulový mlýn res pro plně směrový planetární kulový mlýn Tencan
| Režim pohonu | Elektromotory s převodovkou |
| Provozní režim | Pro každé mletí lze použít dvě nebo čtyři mlýnské nádoby |
| Maximální kapacita pro materiály | Méně než 1/3 objemu každé sklenice Celková maximální kapacita: méně než 1/3 celkového objemu sklenic |
| Velikost zdroje | Měkké a křupavé materiály ≤ 10mm Jiné tvrdé materiály ≤ 3mm |
| Granularita výstupu | Nejmenší granularita může být dosažena až do 0.1 μm |
| Poměr otáček | 1:02 |
| Maximální nepřetržitá provozní doba | 72 Hodiny |
| Materiály dostupných mlýnských nádob | Nerezová ocel 304, nerezová ocel 316l, zirkon, nylon, PU, Hlinitá keramika (korund), PTFE, achát, karbid wolframu |
Tabulka 1 Parametry pro vysoce výkonný plně směrový planetární kulový mlýn Tencan
| Model č. | TECHNICKÉ ÚDAJE | Vhodné velikosti z mlýnských sklenic |
Odpovídající množství | Vhodné velikosti nádob vakuového mlýna |
| QXQM-20 | 20L | 2L-5L | 4 ks | 1L-4L |
| QXQM-40 | 40L | 4L-10L | 4 ks | 2L-5L |
Tabulka 2 Technické parametry pro vysoce výkonný plně směrový planetární kulový mlýn Tencan
| Model č. | Napětí | Výkon | Rychlost otáčení | Hluk |
| QXQM-20 | 380V-50Hz | 4.0KW | 50-430 ot./min | Méně než 65 dB |
| QXQM-40 | 380V-50Hz | 5.5KW | 40-390 ot./min | Méně než 65 dB |
Tabulka 3 Technické parametry pro vysoce výkonný plně směrový planetární kulový mlýn Tencan
| Model č. | Kontrola rychlosti | Čistá Hmotnost | Čisté rozměry |
| QXQM-20 | Řízení frekvence | 1150kgs | 1700 1210 * * 1300mm |
| QXQM-40 | Řízení frekvence | 1400kgs | 1900 1450 * * 1480mm |
